Нет подсветки iphone 5, 5s

Подсветка в iphone 5 может не работать независимо от того, как обращались с телефоном. В наш сервисный центр приходят телефоны, которые не падали и не «заливались» жидкостью, но при этом экран не работает и нет подсветки. Детальный анализ таких плат, а также рентгеновские снимки показывают, что причина тому - обрыв в цепи питания подсветки.

Но нередки случаи, когда подсветка не работает из-за того, что телефон падал или был залит водой. Разберём каждый случай, а также примерную стоимость ремонта подсветки в iphone 5, 5s. У Вас, наверное, возникнет вопрос, а почему примерная? Да потому, что в случае с неисправностью подсветки нет закономерностей: если попала вода в телефон, то мог выйти из строя любой элемент на плате, включая сам дисплей. Ниже мы опишем наиболее частые неисправности:

  • После попадания в iphone 5, 5s воды не работает экран и подсветка. Чтобы дисплей показывал и была подсветка, на диодную группу дисплея должно подаваться напряжение в 17 вольт. При попадании воды в телефон чаще всего страдают элементы подсветки, а именно дискретные элементы в обвязки цепи питания и коннектор платы и дисплея.
    • Замена дискретных элементов от 1600 – 2500
    • Замена коннектора на плате - 1900 руб.
    • Замена коннектора на дисплее 1400 руб
    • Также может пострадать дисплейный модуль - стоимость замена дисплея

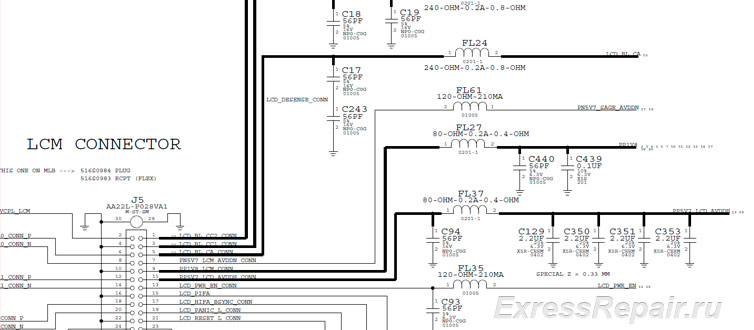

    Сам контроллер питания и модулятор подсветки от воды страдают очень редко, так как находятся под компаундом (специальное защитное покрытие, «клей»). ремонт цепи питания подсветки iphone 5
  • После падения iphone 5, 5s не работает экран. После падения чаще всего ломается сам дисплей, но в этой статье мы описываем все случаи, которые связаны с подсветкой. Подробнее можно посмотреть в разделе – ремонт iphone 5. Итак, после падения отказала подсветка, а сам дисплей работает. Если светить фонариком на экран, то будет видно изображение на экране, а также останется полный функционал тачскрина. Что может быть с телефоном:
    • 1. Отошел коннектор дисплея от платы, либо оторвался от шлейфа. В этом случае нужно вскрыть телефон и «перевоткнуть» дисплей – стоимость такого ремонта 250 руб. Если это не помогает, то следует «прозвонить» первые три дорожки и устранить обрыв . Мастер такую работу выполняет в присутствии клиента – 1200 – 1800 руб
    • 2. Катушка в цепи питания подсветки сгорела. Это самая распространенная причина выхода из строя подсветки. Стоимость замены катушки – 1700 руб.
    • 3. Вышла из строя микросхема генерации подсветки iphone 5, 5s (по схеме u23). Замена микросхемы подсветки - задача не простая. Основная трудность заключается в том, что сама микросхема очень маленькая и ее окружают множество дискретных элементов. Кроме того, микросхема залита компаундом и, чтобы ее нормально, снять нужно очистить компаунд со всех окружающих элементов. Для этого нужно провести подготовительные работы. Весь процесс ремонта ведётся при помощи цифрового микроскопа, а после ремонта подсветки iphone 5, 5s проверяется качество bga пайки. По времени замена контроллера подсветки занимает у мастера 2 дня, стоимость такого ремонта от 2700 руб

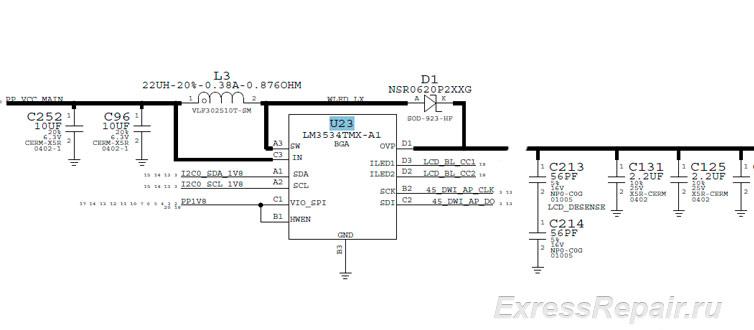

    замена контроллера подсветки iphone 5
  • Подсветка пропала iphone 5, 5s (непонятны причины). Когда к нам в первый раз принесли iphone 5, у которого не было подсветки, мы подумали что причина может быть в ПО (программном обеспечении), так как сам айфон 5 был куплен неделю назад и находился в идеальном состоянии. Мы посоветовали владельцу аппарата сдать его по гарантии, но так как телефон покупался в Америке, то это было затруднительно.
  • Тогда мы приступили к ремонту. Диагностика аппарата показала, что вода в телефон не попадала. Мы прошили телефон в разных режимах и через дефул, но подсветка не появилась. Диагностика платы контрольных точек на осциллографе и тестером показало, что сгорела микросхема генерации подсветки. Вместо 17 вольт на подсветку приходило только 3, кроме того сгорел фильтр (по схеме c350) и катушка. Стоимость ремонта в таком случае обошлась в 3800 руб.

И напоследок. Из-за чего может не работать подсветка iphone 5, 5s мы описали выше, но существуют множество частных случаев. Когда попадает iphone 5 в ремонт в наш сервисной центр, мы делаем полную диагностику платы, даже если причина вот она, на поверхности. Причиной тому служит тот факт, нашим клиентам важно, чтобы телефон был идеально отремонтирован и не отказал в самый неподходящий момент. Диагностика всех неисправностей у нас производится совершенно БЕСПЛАТНО.
